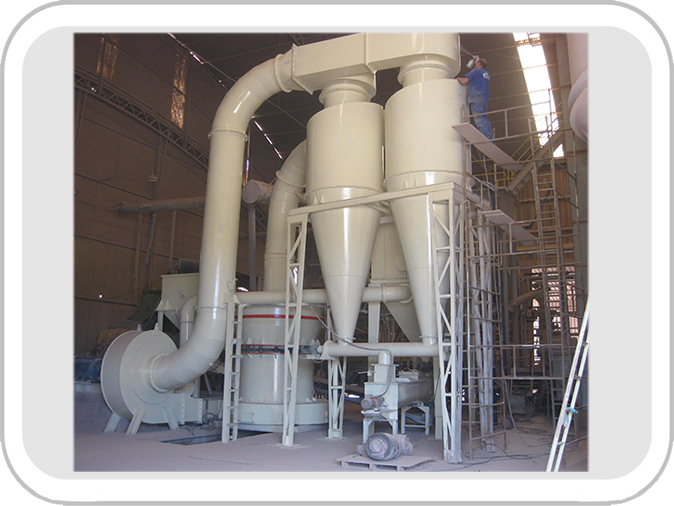

產品介紹

    高壓懸輥磨粉機(又稱c壓磨粉機)適用于粉碎各種礦石化工原料等非金屬原料的磨粉加工，如：鐵礦石、煤粉石、高爐水渣、電廠脫硫劑、鍋爐噴吹煤、白灰、長石、石英、石膏、重晶石、石灰石、陶瓷、礦渣等莫氏硬度不大于9.3J，濕度在6%以下的非易燃易爆的礦山、冶金、化工、建材等行業280多種物料的高細制粉加工，成品粒度在80-425目范圍調節（**細1000目）。高壓中速磨粉機可通過添加特殊裝置，可生產出30-80目的粗粉。工作原理高壓懸輥磨粉機主機內，磨輥吊架上緊固有1000-1500公斤壓力的高壓彈簧。開始工作后磨輥圍繞主軸旋轉，并在高壓彈簧與離心力的作用下，緊貼磨環滾動，其滾動壓力比同等動力條件下的雷蒙粉機高1.2倍，故產量大為提高。
   當被磨物料進入磨腔后，由鏟刀鏟起送入磨輥與磨環之間進行碾壓，碾壓后的粉末隨鼓風機的循環風帶入分析機，合格細粉隨氣流入旋風集粉器即為成品，大顆粒物粒落回重磨。循環風返回鼓風機再重復以上過程，余風則進入袋式除塵器凈化。當磨輥與磨環達到一定磨損后，調整高壓彈簧長度，保持磨輥與磨環之間恒定碾壓力，從而保證穩定的產量與細度。

性能特點

   1、高壓懸輥磨粉機與其它磨機相比相同等動力條件下產量提高10-20%，磨輥對物料的碾壓力在高壓彈簧作用下提高800-1200kg。

   2、莫氏硬度小于9.3J的礦產物料均可加工粉碎。

   3、成品粒度范圍廣，粒徑**粗可達0.613毫米(30目)，粒徑一般可達0.033毫米(425目)，少部分物料**細可達到0.013毫米(1000目)。

  4、高壓懸輥磨粉機除塵效果完全達到國家粉塵排放標準。

  5、分析機調整方便。

  6、高壓懸輥磨粉機的研磨裝置采用重疊式多J密封，密封性能良好

技術參數

工作原理

    高壓懸輥磨粉機主要由主機、細度分析機、鼓風機、成品旋風積粉器、布袋除塵器及聯結風管組成。根據用戶需要也可配備破碎機、提升機、儲料倉，電磁振動給料機及電器控制柜等輔助設備。在主機中，磨輥組件通過橫擔軸懸掛在磨輥吊架上，磨輥吊架與主軸及鏟刀架固定聯系，壓力彈簧在磨輥軸承室的懸臂外端面，以橫擔軸為支點迫使磨輥緊緊壓在磨環內圓表面上，當電動機通過傳動裝置帶動主軸轉動時，裝在鏟刀架上的鏟刀與磨輥同步旋轉，磨輥在磨環內圓滾動的同時自轉。電動機通過傳動裝置帶動分析機葉輪旋轉，葉輪轉速越高，分選出的粉子越細。
